隨著現代都市的發展,“智能” 一詞,出現在人們生活中的頻率越來越高,無論是適應各種場景隨意切換的智能照明,還是越來越省心省力的智能家居,更有物聯網IoT的興起,給人們的生活帶來前所未有的智能體驗。
而如何給智能照明BLE/Zigbee/2.4G/微波/紅外模塊和傳感器供電,且要求同時滿足:超小體積,超低功耗,高可靠性,低系統成本!則成為了一個新的市場命題!
晶豐明源為您帶來解決方案--BP8519C 五大優勢,為您同時帶來超小體積,超低功耗,高可靠性,低系統成本體驗:
一、省去LDO,直接輸出3.3V

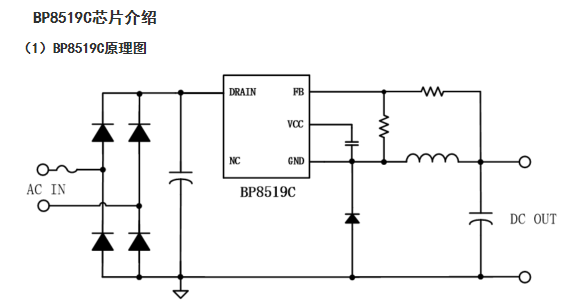

BP8519C 是一款700V高精度低待機功耗的非隔離降壓型恒壓芯片,可以直接輸出3.3V電源給IoT主芯片和傳感器供電,省去了LDO,提高了效率,減小了體積和成本。
二、 動態響應快
采用專利的恒壓控制技術,動態響應快,輸出電壓紋波小,可以用更小容量和體積的輸出電容,而且在全負載范圍內低噪聲。
三、超低待機功耗

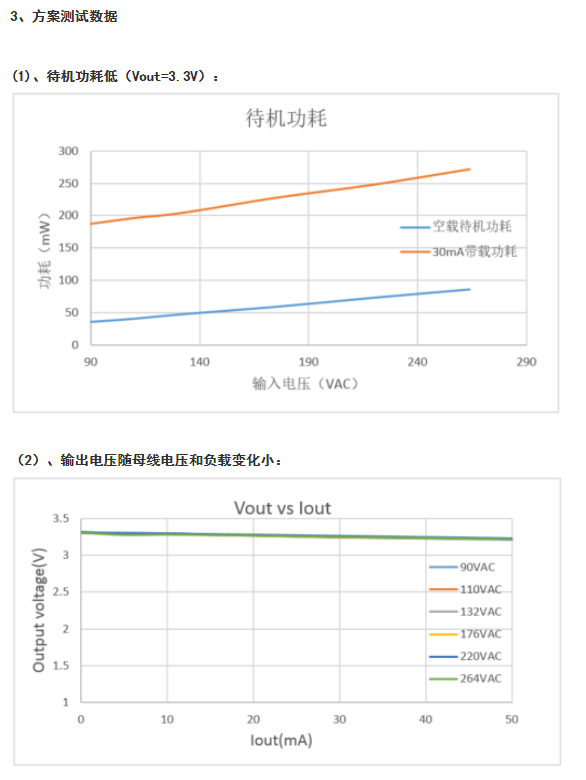

BP8519C待機功耗低,在輸出3.3V/30mA負載時,輸入功率0.2W@120Vac,0.24W@220Vac。
四、小體積,外圍精簡
采用小體積的SOT23-5封裝,外圍也非常精簡,非常適合BLE/Zigbee/2.4G/微波/紅外模塊/傳感器等50mA以下低功耗控制模塊的待機電源應用
五、85~305Vac輸入,無MOV過浪涌
芯片內置700V高壓MOS,適用于85~305Vac全電壓輸入,無需外加MOV就可以通過浪涌測試。
(2)BP8519C的主要特點:
支持直接輸出3.3V,無需LDO;
輸出電壓可調,滿足不同模塊的供電要求;
低待機功耗;

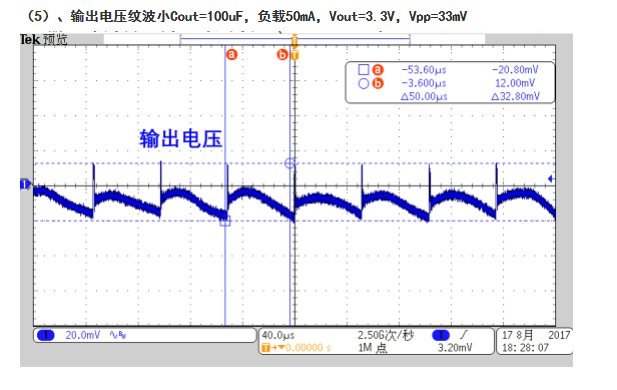

動態響應快,輸出電壓紋波?。?
內置700V高壓MOS;
低音頻噪聲;
完善的保護功能;
芯片采用小體積的SOT23-5封裝。
典型案例介紹

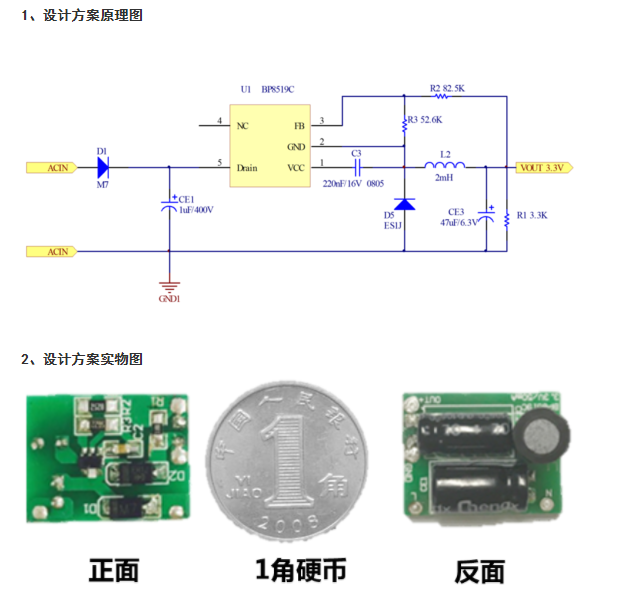

BP8519C設計實例,85~265Vac輸入,3.3V/50mA輸出。
